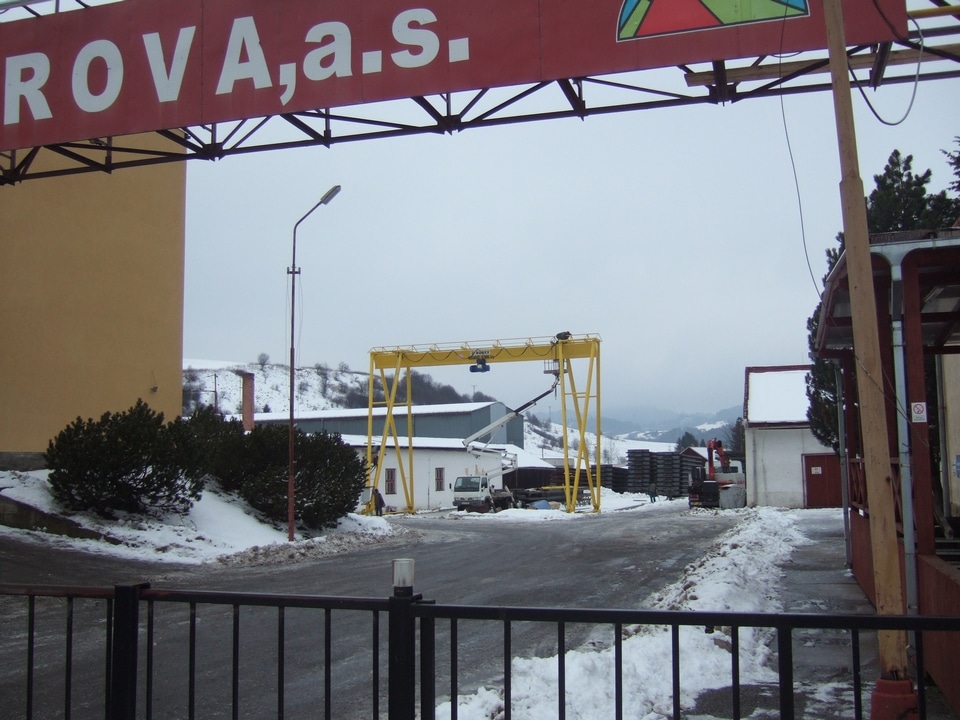

Plnoportálové žeriavy
do 50 t- Obe nohy pojazdné po koľajniciach na úrovni terénu.
- Najčastejšie pre vonkajšie sklady ocele, dlhého materiálu a prefabrikátov.
- Nahradia halu — dráha nepotrebuje nosnú konštrukciu budovy.

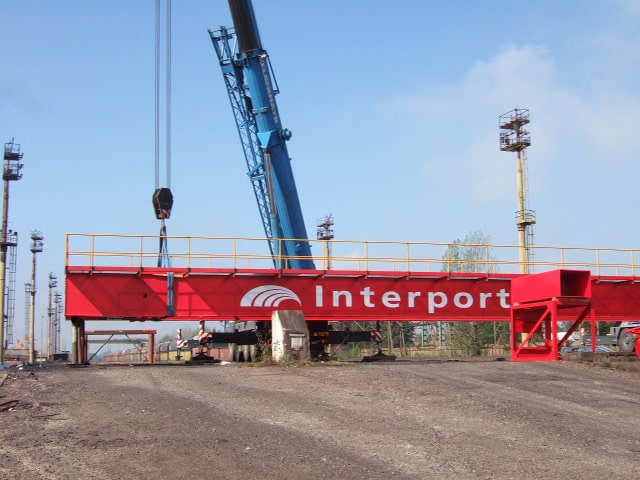

Portálové Žeriavy
Nosnosť do 50 t · exteriér aj interiér
Portálové žeriavy vyrábame pre vonkajšie sklady a haly, kde nemá mostový žeriav oporu. Vlastné nohy, vlastná dráha, vlastná statika — komplet z našej výroby v Michalovciach.
SWL do 50 t Rozpätie 10–40 m EN 13001 EN 1090-2 SWF Krantechnik Exteriérové prevedenie
01 / Technické parametre
Špecifikácia portálových žeriavov
Rozsahy uvádzame ako inžinierske limity. Každý portál dimenzujeme podľa prekládkovej plochy a nákladu.
| Technický parameter | Rozsah a špecifikácia riešenia |
|---|---|
| 01 Nosnosť | Od 1 t do 50 t (podľa typu portálu a rozpätia) |
| 02 Rozpätie portálu | Na mieru podľa prekládkovej plochy — bežne 10–40 m |
| 03 Pojazdová dráha | Koľajnice uložené na betónových pätkách alebo železobetónovej dráhe, výškové nastavenie pri montáži |
| 04 Prevedenie pre exteriér | Búrkové brzdy, protivetrové zábrany, vyhrievanie rozvádzačov, povrchová úprava triedy C4–C5 |
| 05 Kladkostroj | Lanové kladkostroje SWF NOVA² / NOVA¹ alebo zdvíhacia mačka CRABster pri vyšších nosnostiach |
| 06 Normy | Výroba v súlade s EN 1090-2, projektovanie a výpočty podľa EN 13001 |
02 / Typy riešení
Typy portálových žeriavov, ktoré projektujeme a vyrábame
Tri konštrukčné usporiadania podľa miesta prekládky.
Polportálové žeriavy
do 20 t- Jedna strana na žeriavovej dráhe pri budove, druhá na koľajnici pri zemi.
- Využije existujúcu halu ako jednu oporu — šetrí materiál aj miesto.
- Vhodné pre prístavby, nakladacie rampy a bočné pásma hál.
Portálové žeriavy pre interiér
do 32 t- Pre haly bez nosnej konštrukcie na mostový žeriav.
- Dráha na vlastných stĺpoch — statika haly sa nemení.
- Riešenie pre prenajaté alebo ľahké montované haly.
03 / Využitie
Kde portálový žeriav dáva zmysel
Portál zvolíte tam, kde prekládka patrí von, alebo kde hala mostový žeriav neutiahne.
- 01
Sklady ocele a dlhého materiálu
Prekládka profilov, zvitkov a tyčí vo vonkajších skladoch. Traverzy a magnetické príslušenstvo podľa balíka.
- 02
Výroba betónových prefabrikátov
Expedičné plochy prefabrikátov — manipulácia s panelmi, väzníkmi a stĺpmi v dennom cykle.
- 03
Drevospracujúci priemysel
Sklady guľatiny a reziva. Rýchly pojazd a presné polohovanie aj za nepriaznivého počasia.
- 04
Haly bez nosnej konštrukcie
Keď statika haly mostový žeriav neutiahne, portál nesie zaťaženie do vlastných nôh.
04 / Inteligentné funkcie
Crane Intelligence
Inteligentné asistenčné systémy pre bezpečnosť a presnosť — tlmenie kývania dlhého materiálu, mikrorýchlosť, tandem dvoch žeriavov na spoločnej dráhe.
Tlmenie kývania
Mikrorýchlosť
Tandemové riadenie
Zamedzenie kolízií
05 / Časté otázky
Otázky pred objednaním portálového žeriava
Odpovede na to, čo sa pýtate najčastejšie. Ak vaša otázka chýba, zavolajte — poradíme rovno.
Aký je rozdiel medzi mostovým a portálovým žeriavom?
Mostový žeriav jazdí po žeriavovej dráhe upevnenej na konštrukcii haly. Portálový žeriav má vlastné nohy a jazdí po koľajniciach na zemi — halu ako oporu nepotrebuje, preto sa používa vo vonkajších skladoch a v halách bez nosnej konštrukcie.
Akú nosnosť a rozpätie vieme vyrobiť?
Portálové žeriavy vyrábame do nosnosti 50 t, pri bežných rozpätiach 10–40 m. Presné limity určuje statický prepočet konkrétneho projektu podľa EN 13001.
Môže portálový žeriav pracovať celoročne vonku?
Áno. Pre exteriérovú prevádzku osadzujeme búrkové brzdy, protivetrové zábrany, vyhrievanie rozvádzačov a povrchovú úpravu triedy C4–C5. Prevádzku vetrnej nárazovej oblasti overíme vo výpočte.
Potrebujem na portálový žeriav stavebné povolenie?
Samotný žeriav je zdvíhacie zariadenie, nie stavba. Stavebným konaním však môže prejsť pojazdová dráha (koľajnicové pásy, základy) — záleží od riešenia a lokality. Poradíme vám v prvej konzultácii.
Ako prebieha úradná skúška a uvedenie do prevádzky?
Po montáži vykonáme skúšobné zaťaženie, vypracujeme revízny protokol a zabezpečíme úradnú skúšku podľa vyhlášky 508/2009 Z. z. Následne zabezpečujeme pravidelné prehliadky a servis.
Nezáväzný technický návrh
Dopyt na portálový žeriav
Napíšte nám rozmery prekládkovej plochy a požadovanú nosnosť. Pripravíme technický návrh portálu, dráhy aj podklady pre vášho statika.
